Comment brancher un télérupteur Merlin Gerin Multi 9 TL ?
Le télérupteur Merlin Gerin Multi 9 TL est l’un des modules les plus répandus dans les tableaux électriques résidentiels. Sa logique de fonctionnement repose sur la séparation nette entre circuit de commande et circuit de puissance, ce qui simplifie à la fois le câblage et le diagnostic. Ques-ce qu’il faut savoir pour réussir le branchement, de l’identification des bornes jusqu’aux vérifications finales ?
Schéma de branchement du télérupteur Merlin Gerin Multi 9 TL, les bornes à connaître
Avant de toucher au moindre câble, il faut couper l’alimentation générale au disjoncteur principal. Cette précaution élémentaire évite tout risque d’électrocution et reste impérative, même pour une simple vérification visuelle.

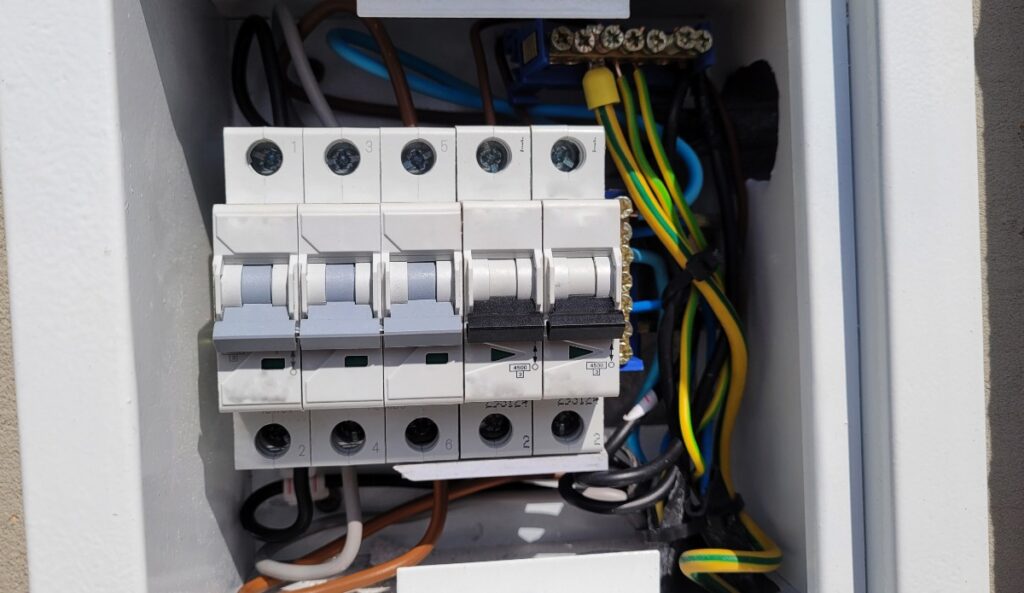

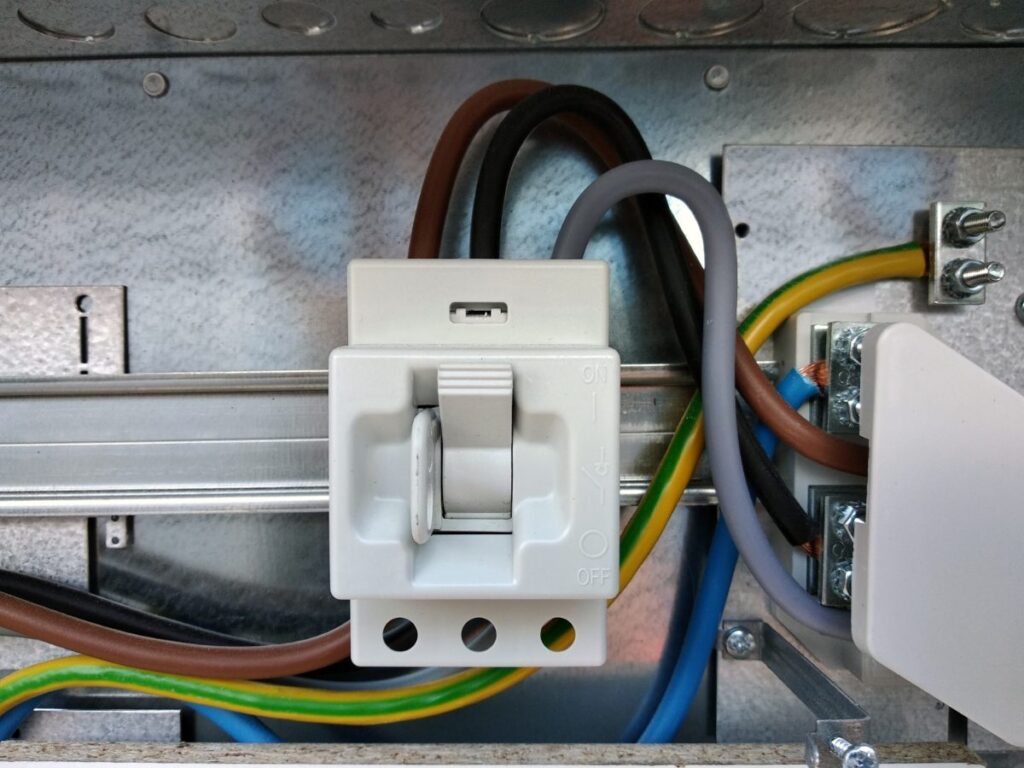

Une fois le tableau hors tension, le télérupteur peut être fixé sur le rail DIN, puis le câblage peut démarrer. Le Multi 9 TL repose sur un principe de commande par impulsion qui sépare nettement le circuit de commande du circuit de puissance. Il comporte quatre bornes dont le rôle est bien défini :
- A1 : retour phase des boutons poussoirs
- A2 : neutre du circuit de commande
- 1 : phase permanente issue du disjoncteur
- 2 : retour lampe vers les luminaires
Raccordement pas à pas avec méthode et ordre des connexions
La première chose à faire avant de dénuder les câbles, c’est de les identifier avec soin. La norme couleur française s’applique ici, bleu pour le neutre, rouge ou marron pour la phase, et orange ou noir pour les fils de retour bouton poussoir.
Un câble mal identifié est la source d’erreurs qui peuvent prendre des heures à diagnostiquer, alors mieux vaut prendre quelques minutes supplémentaires à ce stade. L’ordre de raccordement recommandé commence par le circuit de commande, puis câbler le circuit de puissance. Les extrémités des conducteurs sont dénudées sur environ 10 mm avant d’être insérées dans les bornes à vis.
Un vissage ferme, sans excès, garantit un contact stable et évite les échauffements localisés qui fragilisent les connexions à long terme. Pour la section des fils, le 1,5 mm² convient au circuit de commande, tandis que la puissance des luminaires dictera la section retenue pour le circuit de puissance.
Les boutons poussoirs se raccordent en parallèle sur le fil de commande allant en A1. Cette topologie permet d’actionner le télérupteur depuis n’importe quel point du circuit, qu’il s’agisse d’un couloir, d’un palier ou d’une entrée, sans aucune interaction entre les poussoirs eux-mêmes.
Qualité des accessoires et bonnes pratiques d’installation
Le choix des boutons poussoirs mérite attention. Dans les pièces humides comme une salle de bain ou un garage, des modèles avec indice de protection IP44 ou supérieur s’imposent pour garantir la sécurité et la longévité du système.
Les versions lumineuses sont particulièrement appréciées dans les couloirs et escaliers, car elles restent visibles même en l’absence d’éclairage ambiant. Les connexions intermédiaires, notamment les jonctions dans les boîtes de dérivation, gagnent à être réalisées avec des connecteurs à ressort plutôt que des dominos classiques.
Ces connecteurs supportent mieux les vibrations et les variations de température, deux facteurs qui accélèrent l’usure des contacts vissés. Placer les boîtes de dérivation dans des emplacements accessibles facilite aussi les interventions futures sans avoir à démonter les cloisons.
Diagnostic des pannes courantes sur le Multi 9 TL
Quand un télérupteur refuse de s’actionner, la première vérification consiste à tester la tension en A1 lors de l’appui sur un bouton poussoir. Si aucune tension n’y parvient, le problème vient du circuit de commande, fil coupé, poussoir défaillant ou connexion desserrée.
Un multimètre suffit pour localiser l’anomalie en testant la continuité entre chaque élément du circuit de commande. Un éclairage qui reste bloqué en position allumée signale généralement un contact collé à l’intérieur du module, souvent consécutif à une surcharge ou à une usure normale après plusieurs années de fonctionnement.
Dans ce cas, le remplacement du télérupteur est la solution la plus sûre. Des clignotements intermittents sans action sur les poussoirs peuvent quant à eux trahir des perturbations électromagnétiques dans le tableau, notamment si des variateurs ou onduleurs sont installés à proximité. Éloigner les câbles sensibles ou opter pour des fils blindés résout généralement ce type d’interférence.
Documenter et faire évoluer son installation
Un tableau électrique bien documenté simplifie toutes les interventions ultérieures, qu’elles soient réalisées par le propriétaire ou par un électricien. Photographier le câblage, étiqueter chaque circuit et conserver un schéma annoté permettent de gagner un temps précieux lors d’un dépannage ou d’une extension du réseau.
Un resserrage annuel des vis de bornes, notamment dans les environnements soumis à des vibrations, maintient les contacts en bon état et prévient la majorité des pannes de connexion. Le Multi 9 TL s’intègre aussi dans des configurations domotiques sans nécessiter de remplacement complet.
En ajoutant un module télécommandé en parallèle sur le circuit de commande, il devient possible de piloter l’éclairage via une application ou une commande vocale, tout en conservant les boutons poussoirs existants. Cette évolutivité fait du télérupteur Merlin Gerin un composant à part entière des installations électriques modernes.
