Comment brancher un triphasé 5 fils en 4 fils ?

Un réseau triphasé 5 fils alimente sans problème des ateliers mixtes, là où cohabitent machines industrielles en 400 V et prises monophasées en 230 V. Et passer à 4 fils devient une opération logique à condition de savoir exactement ce qu’on fait. Voici les étapes du branchement triphasé 5 fils sur 4 fils, les règles à respecter selon la norme NF C 15-100 et les bons réflexes pour garder une installation sûre et évolutive.

Les étapes concrètes pour réussir le branchement triphasé 5 fils sur 4 fils

Passer d’un réseau triphasé 5 fils à un réseau 4 fils est une opération que l’on rencontre régulièrement dans les environnements industriels ou lors de la mise en service de machines à forte puissance.

Le principe est simple à comprendre, on conserve les trois phases et le conducteur de terre, en isolant soigneusement le neutre qui devient inutile pour les équipements fonctionnant exclusivement en 400 V triphasé pur. Ce n’est pas une improvisation, c’est une opération normée qui demande une préparation sérieuse.

Avant toute intervention, voici les étapes à respecter dans l’ordre :

• Coupure générale de l’alimentation et consignation du tableau électrique
• Vérification de l’absence de tension sur chaque conducteur avec un multimètre ou un VAT
• Identification précise des conducteurs, phase 1, phase 2, phase 3, neutre, terre

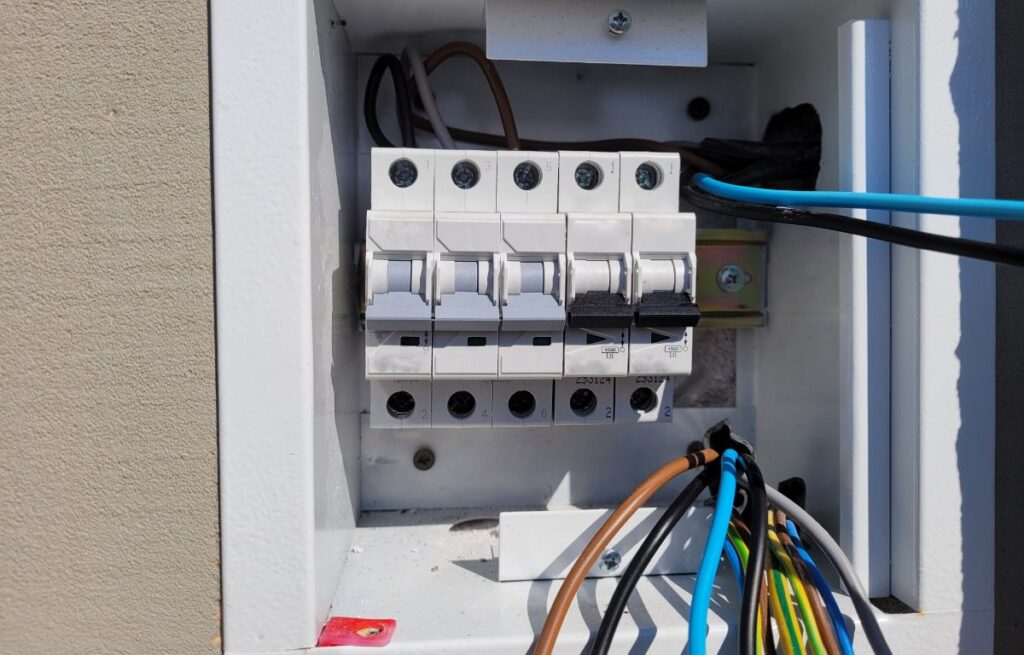

• Raccordement des trois phases et de la terre sur le nouvel équipement ou le tableau

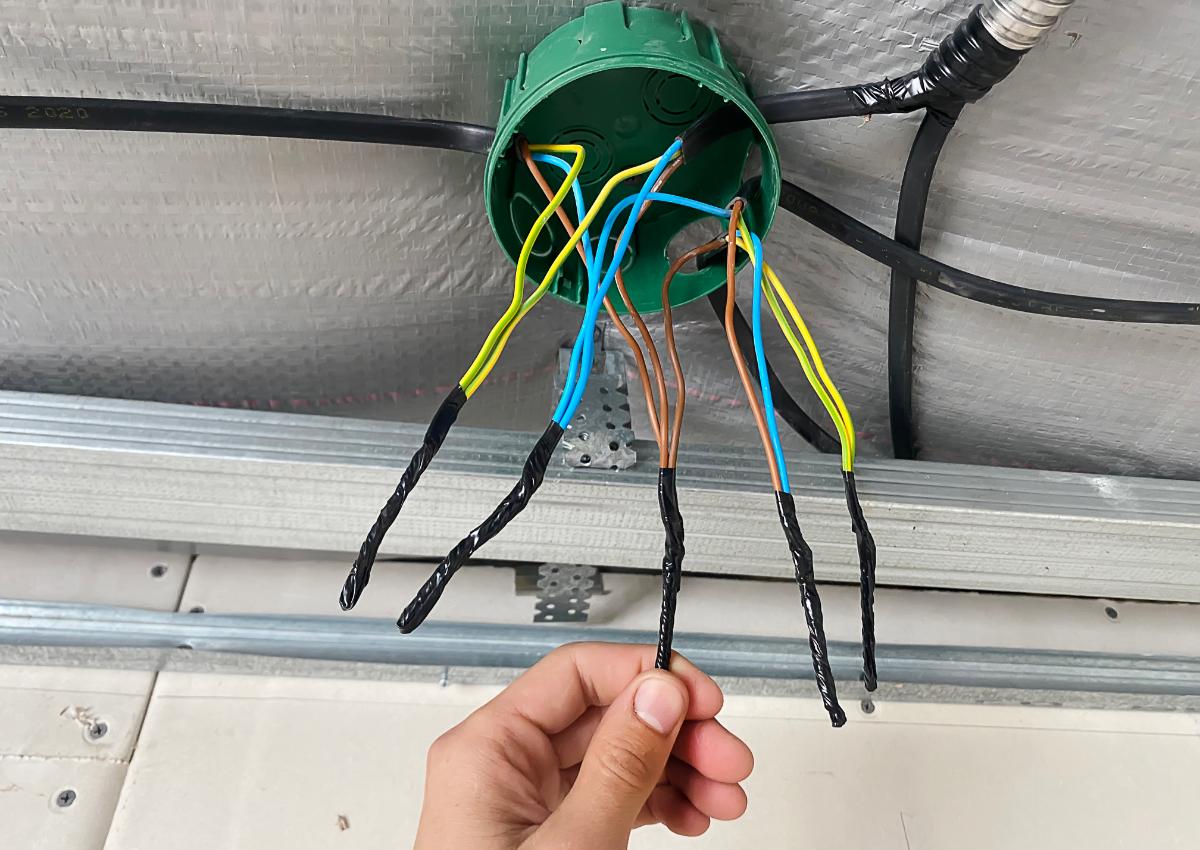

• Isolation du neutre avec un domino étanche homologué ou du ruban isolant haute tension certifié
• Vérification du serrage des bornes et contrôle visuel de l’ensemble du câblage
• Test de mise sous tension progressif avec mesure de l’équilibre des phases

Comprendre pourquoi on passe de 5 à 4 fils avec les usages concernés

Le réseau triphasé 5 fils permet d’alimenter à la fois des équipements en 230 V monophasé et des machines en 400 V triphasé. Lorsque l’on sait pertinemment que seuls des équipements triphasés purs seront alimentés comme moteurs électriques, compresseurs industriels, pompes triphasées, le neutre n’a plus d’utilité fonctionnelle.

Supprimer son câblage actif simplifie le circuit, réduit les risques de confusion lors des maintenances et allège parfois le dimensionnement du câble. Certains contextes justifient particulièrement cette conversion, remplacement d’un tableau ancien, raccordement d’une nouvelle machine industrielle, ou mise aux normes d’un atelier.

Dans tous les cas, la première chose à vérifier reste la plaque signalétique de chaque appareil à raccorder. Certains variateurs de fréquence ou automates industriels, même triphasés en puissance, nécessitent une alimentation auxiliaire 230 V pour leur électronique de commande et donc un neutre actif. Sauter cette vérification, c’est prendre le risque d’endommager des équipements coûteux.

Ce que dit la NF C 15-100 sur les normes et la protection

Toute modification d’un câblage triphasé est encadrée par la norme NF C 15-100, qui fixe les exigences en matière de section des conducteurs, de protection et de documentation. La section des câbles doit être recalculée en fonction de la puissance totale des équipements raccordés, avec une marge de sécurité d’au moins 20 %.

Un câble sous-dimensionné chauffe, vieillit prématurément et finit par être source de défaut. La protection du circuit passe par un disjoncteur tétrapolaire correctement calibré, capable de couper simultanément les trois phases en cas de surcharge ou de défaut d’isolement.

La terre, quant à elle, n’est jamais négociable, son raccordement doit être contrôlé à chaque étape, car c’est elle qui protège les personnes en cas de contact accidentel avec une pièce sous tension. La norme impose également de documenter toute modification et un schéma à jour dans le tableau électrique facilite enormément les interventions ultérieures.

Entretien et évolutivité, penser l’installation sur le long terme

Une installation triphasée bien réalisée ne demande pas grand-chose en entretien courant, mais quelques contrôles réguliers font toute la différence. Un resserrage semestriel des bornes s’impose, car les vibrations mécaniques et les cycles thermiques ont tendance à desserrer progressivement les connexions.

L’utilisation d’une pince ampèremétrique pour vérifier l’équilibre des trois phases permet de détecter une surcharge sur un circuit avant qu’elle ne devienne un problème. Conserver le neutre isolé, plutôt que de le couper, est une décision stratégique pour l’avenir.

Si l’atelier ou le site industriel accueille un jour un équipement nécessitant du 230 V, le retour à un branchement 5 fils actif ne nécessitera alors aucun passage de câble supplémentaire.

Cette flexibilité a un coût quasi nul à la réalisation, mais peut représenter une économie substantielle lors d’une future reconfiguration. Documenter chaque intervention dans un carnet de maintenance reste la meilleure garantie d’une gestion sereine de l’installation électrique dans la durée.

Réussir sa conversion triphasée sans sacrifier la sécurité

Passer de 5 à 4 fils dans une installation triphasée n’est pas une opération complexe, mais elle ne tolère pas l’approximation. Vérifier la compatibilité des équipements, respecter les exigences de la NF C 15-100, calibrer correctement la protection et isoler soigneusement le neutre, chacun de ces points conditionne la fiabilité du résultat final.

Une conversion bâclée peut fonctionner pendant des mois avant de révéler ses failles au pire moment. Ce type d’intervention gagne à être confié à un électricien qualifié dès lors que l’installation dépasse un usage domestique simple ou que les puissances en jeu sont importantes.

Quand la réalisation est soignée et la documentation à jour, l’installation triphasée 4 fils devient un outil robuste, économe en entretien, et parfaitement adapté aux exigences d’un environnement industriel moderne.
