À quoi correspond le symbole ballon d’eau chaude sur votre tableau ?

La douche est froide, et vous ouvrez le tableau électrique pour trouver le bon disjoncteur. Face à une rangée de modules sans étiquette lisible, ou avec des abréviations que personne ne vous a jamais expliquées, identifier le circuit du chauffe-eau relève parfois du parcours du combattant. Mais, le repérage du symbole ballon d’eau chaude sur un tableau électrique répond à une logique simple, une fois qu’on sait quoi chercher.

Les symboles du chauffe-eau sur un tableau électrique, ce qu’ils signifient

Sur un tableau électrique, le circuit du ballon d’eau chaude peut prendre plusieurs formes selon la marque du tableau et l’installateur. Les mentions les plus courantes sont ECS ou Eau Chaude Sanitaire, chauffe-eau, ballon ou BEC. Certains tableaux affichent un pictogramme stylisé représentant un réservoir ou une douche, mais c’est moins fréquent. Cette absence de standardisation est la principale source de confusion chez les particuliers.

Repérer ce symbole, c’est localiser l’un des postes de consommation les plus importants du logement. Le chauffe-eau représente en moyenne 12 à 15 % de la facture d’électricité annuelle d’un foyer. Savoir quel disjoncteur correspond à votre ballon vous permet d’agir rapidement en cas de panne, de coupure ou simplement de départ en vacances.

Voici les repères visuels à chercher sur votre tableau :

• Mention ECS : l’abréviation la plus répandue dans les tableaux récents
• Mention chauffe-eau ou ballon : souvent écrite à la main sur une étiquette collée
• Disjoncteur 20 ampères : calibre quasi universel pour un ballon standard en France
• Contacteur jour et nuit à côté du disjoncteur : signe caractéristique du circuit ECS
• Pictogramme réservoir ou douche : présent sur certains tableaux Schneider, Hager ou Legrand

Quand aucune étiquette n’est visible, la méthode la plus fiable reste de suivre physiquement le câble partant du chauffe-eau jusqu’au tableau, ou de couper les disjoncteurs un par un en vérifiant l’extinction de l’appareil.

Une fois le bon circuit identifié, noter ECS au marqueur sur l’étiquette du disjoncteur évite de refaire ce travail à chaque intervention. Si le tableau présente des anomalies ou un étiquetage totalement absent, une mise en conformité de l’installation électrique s’avère souvent nécessaire avant toute autre démarche.

Le contacteur jour et nuit, fonctionnement et positions

À côté du disjoncteur dédié au chauffe-eau, un module supplémentaire est presque toujours présent, le contacteur jour et nuit. C’est lui qui pilote automatiquement la mise en chauffe du ballon pendant les heures creuses, ces plages horaires où le tarif de l’électricité est réduit. Ce contacteur dispose de trois positions.

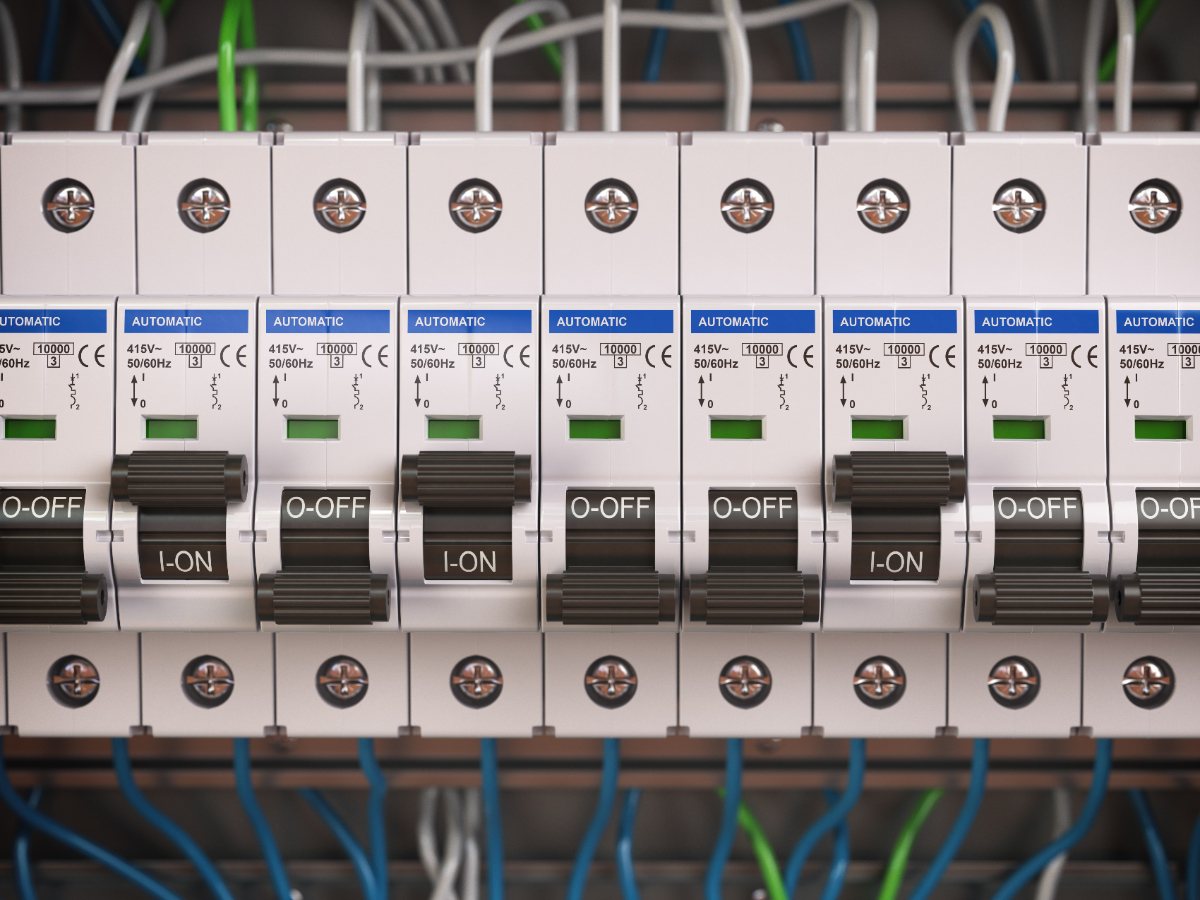

En mode AUTO, il reçoit un signal de votre fournisseur d’énergie et active le chauffe-eau uniquement pendant les heures creuses. La position I déclenche immédiatement la chauffe, utile quand la réserve d’eau chaude est épuisée après une utilisation intensive. La position 0 coupe totalement l’alimentation, à privilégier lors d’une absence prolongée ou de travaux sur l’installation.

Eviter de laisser le contacteur sur I après une marche forcée ponctuelle. L’appareil chauffe alors en permanence, y compris pendant les heures pleines, ce qui peut faire grimper la facture de plusieurs dizaines d’euros par mois sans que l’on s’en aperçoive avant la prochaine facture.

Confusions fréquentes avec d’autres circuits du tableau

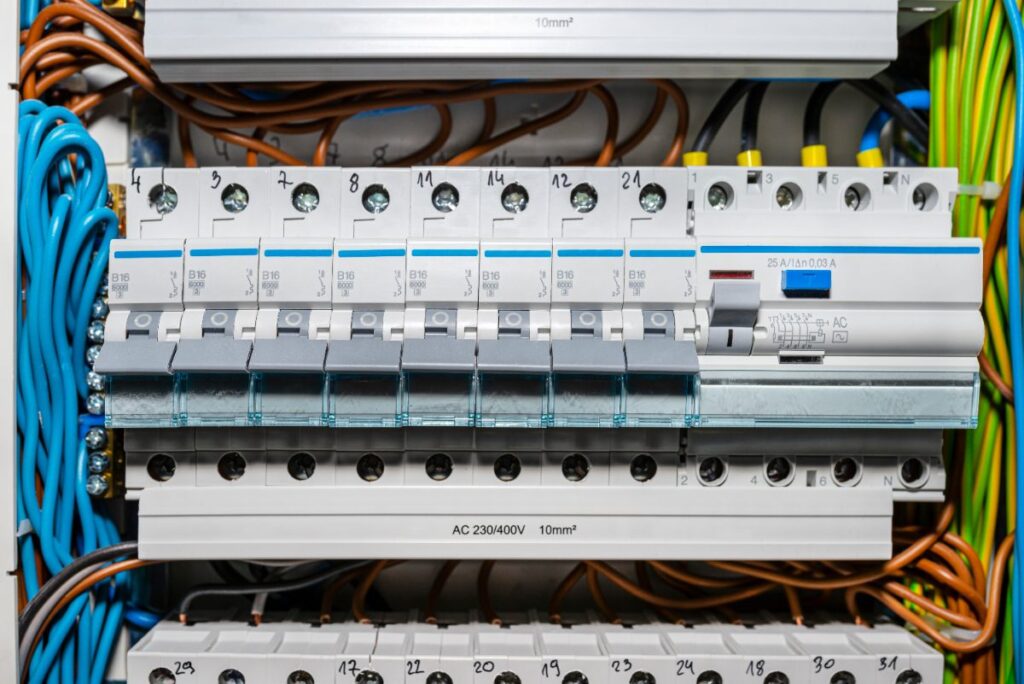

Le circuit du chauffe-eau partage souvent le même calibre que certains circuits de radiateurs électriques ou de plaques de cuisson. Cette similitude de calibre est la source d’erreurs d’identification les plus courantes.

La différence essentielle tient à la présence du contacteur jour et nuit, un disjoncteur 20 A sans contacteur associé ne correspond pas à un chauffe-eau. Dans les anciens tableaux, un autre problème surgit, des étiquettes périmées ou absentes, suite à des modifications de l’installation non documentées.

Un circuit déplacé mais non re-étiqueté oblige à tout re-tester de zéro. C’est pourquoi mettre à jour le repérage du tableau après chaque intervention reste une bonne pratique, que ce soit pour les futurs occupants ou pour les professionnels qui interviendront.

Norme NF C 15-100, ce que le circuit ECS doit respecter

La norme NF C 15-100 impose des règles précises pour l’installation du chauffe-eau. Le circuit doit être dédié, protégé par un disjoncteur calibré à 20 ampères, et alimenté en amont par un différentiel de type AC. Ces exigences garantissent la sécurité des habitants face aux risques de court-circuit ou de surchauffe.

Si votre tableau a fait l’objet de modifications sans mise en conformité, ou si vous constatez une absence totale d’étiquetage, l’intervention d’un électricien qualifié s’impose. Au-delà de la sécurité, un tableau conforme et bien organisé constitue un vrai argument lors d’une vente immobilière. Les diagnostiqueurs vérifient l’état de l’installation électrique et une ligne ECS correctement identifiée et conforme évite des réserves sur le rapport.

Une vérification ponctuelle, écouter si le contacteur produit un bruit anormal, vérifier l’absence de chaleur excessive autour du disjoncteur permet de détecter des anomalies avant qu’elles ne deviennent des pannes. Ces quelques minutes d’attention préventive suffisent souvent à prolonger la durée de vie de l’installation et à éviter des interventions d’urgence coûteuses.

Optimiser sa consommation grâce à une bonne lecture du tableau

Maîtriser la lecture du tableau électrique ne se limite pas à identifier le bon disjoncteur. C’est aussi le point de départ d’une gestion plus fine de sa consommation. Programmer le contacteur jour et nuit correctement, connaître les plages horaires de son contrat heures creuses et adapter les usages en conséquence permettent de réduire concrètement la facture.

Certains foyers optent pour un thermostat connecté ou un gestionnaire d’énergie qui s’interface avec le contacteur existant. Ces dispositifs permettent de piloter le chauffe-eau à distance, de programmer des cycles de chauffe sur mesure ou de couper l’alimentation automatiquement en cas d’absence détectée. Le tableau électrique devient alors bien plus qu’un simple boîtier de protection, c’est le cœur d’une installation pensée pour l’économie et le confort au quotidien.
